Interpretação dos parâmetros ESR/ESL de capacitores de filme e seu importante impacto na operação do equipamento

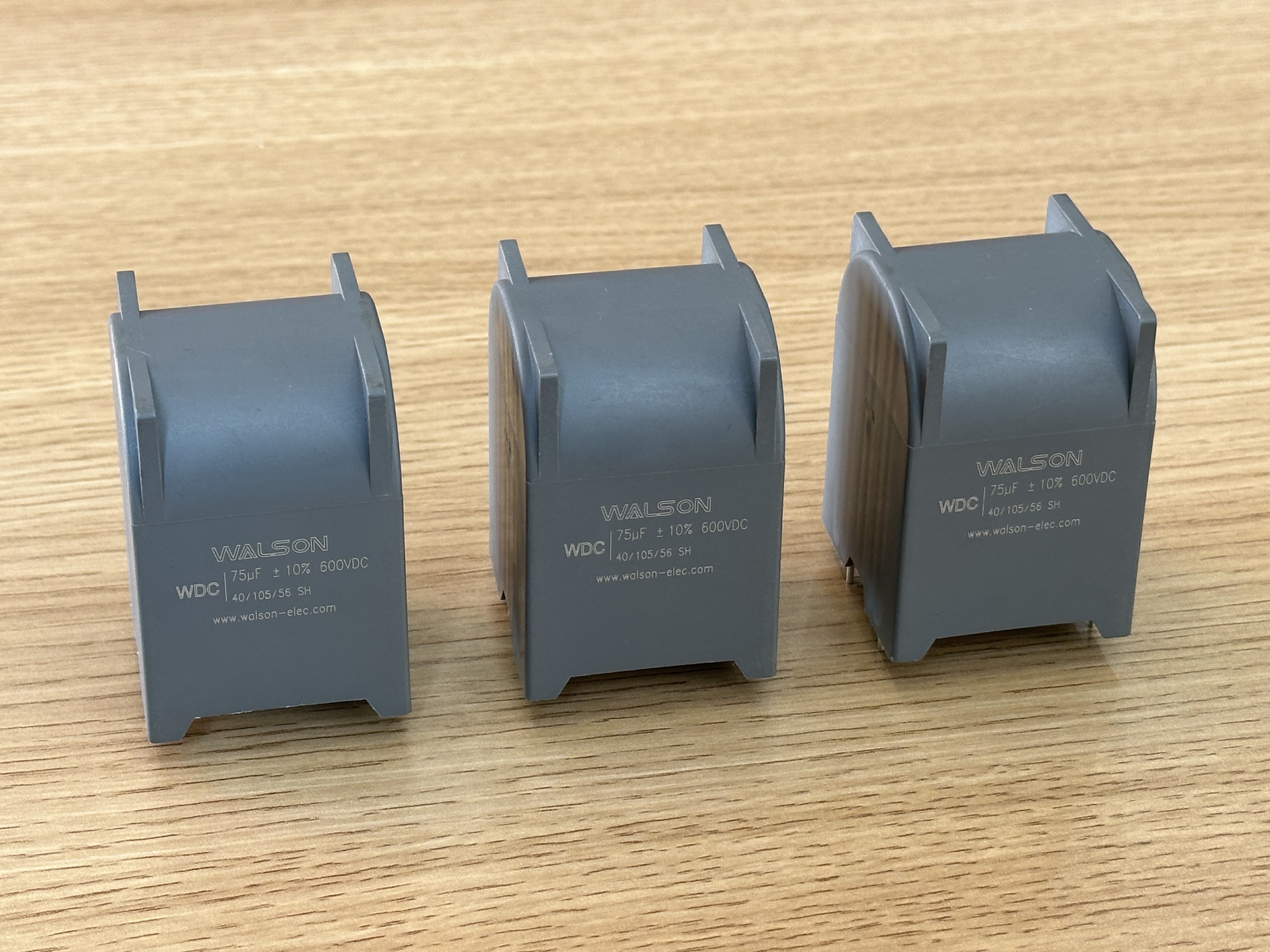

Em circuitos eletrônicos, capacitor de filme s são amplamente utilizados devido à sua estabilidade. Para compreender profundamente seu desempenho, dois parâmetros principais não podem ser ignorados: Resistência em Série Equivalente (ESR) e Indutância em Série Equivalente (ESL).

ESR (Resistência em Série Equivalente) refere-se à resistência em série exibida pelo capacitor durante a operação. Não é um resistor físico independente, mas é composto por perdas da resistência do eletrodo, resistência de contato e dielétrico. A presença de ESR leva a dois problemas principais: geração de calor e eficiência reduzida . Quando a corrente pulsada flui através do capacitor, a energia é dissipada através do ESR (P = I² * ESR). Essa energia é convertida em calor, elevando a temperatura interna do capacitor. De acordo com a teoria de Arrhenius, para cada aumento de 10°C na temperatura, a vida útil do capacitor é frequentemente reduzida à metade. Portanto, uma ESR baixa é crucial para garantir uma vida longa e uma elevada eficiência operacional.

ESL (Indutância de Série Equivalente) decorre da indutância parasita formada pelos terminais do capacitor e pela estrutura interna do eletrodo. Em aplicações de baixa frequência, o efeito do ESL é insignificante. No entanto, em circuitos de comutação de alta frequência (como fontes de alimentação chaveadas e inversores), o ESL ressoa com o capacitor, criando reatância indutiva (XL = 2πfL). Isso faz com que o capacitor perca suas características originais de filtragem em altas frequências, podendo até induzir oscilações ou picos de tensão no circuito, interferindo no funcionamento normal do equipamento.

Impacto Importante na Operação do Equipamento:

Para equipamentos de alta densidade de potência, como acionamentos de veículos de energia nova e inversores fotovoltaicos, a taxa de mudança de corrente (di/dt) é extremamente alta. Se a ESR do capacitor de filme for muito alta, o risco de fuga térmica aumenta significativamente. Se o ESL for muito alto, ele não poderá absorver efetivamente a sobretensão gerada durante os transientes de comutação, potencialmente danificando dispositivos semicondutores de potência (como IGBTs). Portanto, selecionando capacitores de filme com baixo ESR e baixo ESL é de vital importância para melhorar a eficiência energética, a confiabilidade e a compatibilidade eletromagnética (EMC) dos equipamentos.
