Capacitor de filtro CA monofásico/trifásico selado série WAS Capacitor de filtro CA monofásico/trifásico selado série WAS
  • Capacitor de filtro CA monofásico/trifásico selado série WAS
  • Capacitor de filtro CA monofásico/trifásico selado série WAS

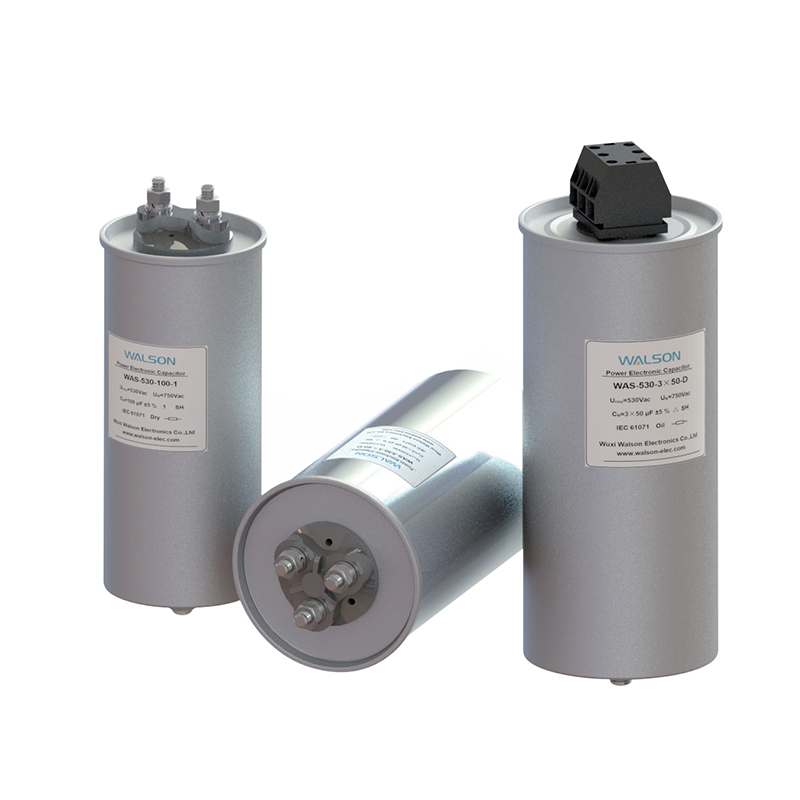

Capacitor de filtro CA monofásico/trifásico selado série WAS

Características:
Filme de polipropileno metalizado de alto desempenho
Caixa cilíndrica de alumínio extrudado, hermeticamente fechada
Opcional preenchido a seco, bom desempenho antivibração e sem vazamento
Opcional cheio de óleo, menos peso e melhor desempenho de dissipação de calor
Baixo fator de dissipação, alta capacidade de suportar corrente de pulso
Boa autocura e resistência à tensão
Seccionador de sobrepressão, mais seguro e confiável
Tampa contra poeira ou terminais protegidos contra choques
Contacte-Nos Download PDF

Partilhar:

PREV：Nenhum artigo anteriorSeguinte：Capacitor de filtro CA tipo seco série WAB para eletrônica de potência (caixa de aço)
Aplicações típicas:
Adequado para circuitos de filtro CA em fontes de alimentação eletrônicas e UPS, e pode suportar alta corrente harmônica, corrente de pico e tensão

ESPECIFICAÇÕES

Padrão referenciado GB/T 17702 (IEC61071), opcional GB/T 12747 (idt IEC 60831)
Tensão RMS nominal 250Vca ~1200Vca
Tipo de conexão Monofásico ou trifásico com tipo de conexão △ Y ou Yn
Categoria climática 40/85/56
Frequência nominal 50 ou 60 Hz
Sobretensão Umax 1,1 Urms: 8 h/d, 1,15 Urms: 30 min/d, 1,2 Urms: 5 min/d,
1,3 Urms: 1 min/d, 1,5 Urms: 100 ms×1000 vezes
Faixa de capacitância 10μF~600μF
Tolerância de capacitância ±5%、±10% ou outro
Fator de Dissipação Dielétrica 0.0002
Teste de tensão entre terminais 2,15 U rms 1,5 U N (50/60Hz),10s
Teste de tensão entre terminais e caixa 4.000 Vca (50/60 Hz), 10 s
Resistência de isolamento ≥10000s（20 ℃,500 V,1 min）
Faixa de temperatura operacional -40°C~85°C
Faixa de temperatura de armazenamento -40°C~85°C
Altitude Máxima 2.000 m:(Sem desclassificação para corrente)
2.000 m a 4.000 m: fator de vinco 3% por 500 m para corrente）
Vida útil esperada Tipo seco: 100.000 h @ △C/C≤5% 0,8 U rms ,Θhs≤70 ℃
Tipo de óleo: 60.000 h @ △C/C≤5% U rms ,Θhs≤70 ℃
Método de resfriamento Naturalmente ou com resfriamento forçado
Segurança Propriedade de autocura e seccionador de sobrepressão
Dielétrico Filme de polipropileno
Caso Lata de alumínio cilíndrico extrudado
Terminais Parafuso: 6N · m para M8, 8N · m para M10 (tipo seco); 4N · m para M8, 6N · m para M10 (tipo de óleo)
Terminais de fixação: 2N·m para M5,3N·m para M6
Impregnação Poliuretano ou óleo

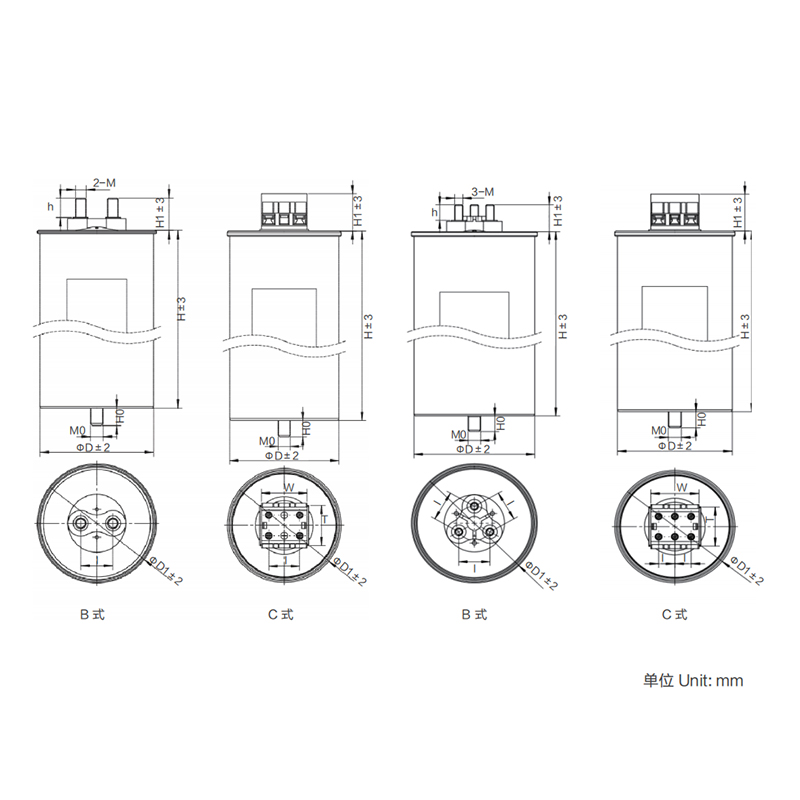

Dimensões (mm)

C N
(uF) 		D
(mm) 		H
(mm) 		R é
(mΩ) 		Ls
(nH)
R o
(K/W)
eu n eu máx. EVocê
(ka)
É
(ka)
M
(kg)
Você rms =230Vca Você n =325Vca
Nós=700V 		3×84 76 200 3×1,5 100 4.5 11 3x34 1.6 4.8 1.1
3×105 76 230 3×1,6 120 4 13 3x36 1.5 4.5 1.2
3×160 86 230 3×1,2 120 3.5 20 3x43 2.3 6.9 1.6
3×250 116 200 3×0,8 110 3.1 31 3×53 3 9 2.4
3x330 116 230 3×0,9 130 2.7 41 3×54 4.8 14.4 2.5
Você rms =440Vca Você n =625Vca
Nós=1300V 		3x13 76 140 3×1,8 100 6.2 2 3x22 0.8 2.4 0.9
3×16,5 76 140 3×1,5 100 5.6 2 3×25 1.1 3.3 0.9
3×26,5 76 200 3×2,3 100 4.4 4 3×25 0.8 2.4 1.2
3x33 76 200 3×1,9 100 4 5 3x28 1 3 1.2
3×50 86 200 3×1,4 110 3.4 7 3x34 1.5 4.5 1.4
3×66 86 230 3×1,5 120 2.9 9 3x36 1.4 4.2 1.7
3×83 116 200 3×1,1 110 3.1 11 3x40 2.4 7.2 2.4
3×100 116 200 3×1,0 110 2.8 14 3x43 2.9 8.7 2.4
3×133 136 200 3×0,9 120 2.5 18 3x46 3.9 11.7 3.3
3x154 136 200 3×0,8 120 2.3 21 3×48 4 12 3.3
3x170 136 230 3×0,9 130 2.2 24 3x45 4.5 13.5 3.8
U rms =540Vca U n =760Vca  Us=1600V 3x19 76 170 3×1,0 110 5.1 3 3x32 1 3 1
3x23 76 170 3×1,0 110 5 4 3×33 1.2 3.6 1.2
3x39 86 200 3×0,9 110 4 7 3x39 1.4 4.2 1.7
3×48 86 230 3×1,0 120 3.6 8 3x40 1.3 3.9 1.9
3x96 116 230 3×0,8 130 3 16 3x45 2.3 6.9 2.8
U rms =690Vca U n =980Vca Us=2000V 3×33,5 116 170 3×0,8 110 3.5 7 3×42 1.6 4.8 2.2
3x38 116 200 3×0,8 110 3.5 8 3x40 1.3 3.9 2.4
3x75 136 230 3×0,8 130 2.6 16 3x45 1.9 5.7 3.7
U rms =850Vca U n =1200Vca Us=2550V 8 76 170 3×1,3 110 5.6 2 3x24 0.6 1.8 1
10 86 170 3×1,1 110 5.2 3 3x27 0.7 2.1 1
12 86 170 3×1,0 110 4.8 3 3x20 0.9 2.7 1
17 106 170 3×0,9 110 4.3 5 3x34 1.1 3.3 1.7
23 86 230 3×1,1 120 3.4 6 3x37 0.9 2.7 1.6
28 106 230 3×1,0 130 3.3 7 3x38 1 3 2.2
33 106 230 3×1,0 130 3 9 3x41 1.2 3.6 2.3
38 116 230 3×0,9 130 2.9 10 3×42 1.4 4.2 2.8
49 136 230 3×0,9 130 2.7 13 3x43 1.9 5.7 3.7
55.8 136 230 3×0,8 130 2.5 15 3×45 2.2 6.6 3.8
